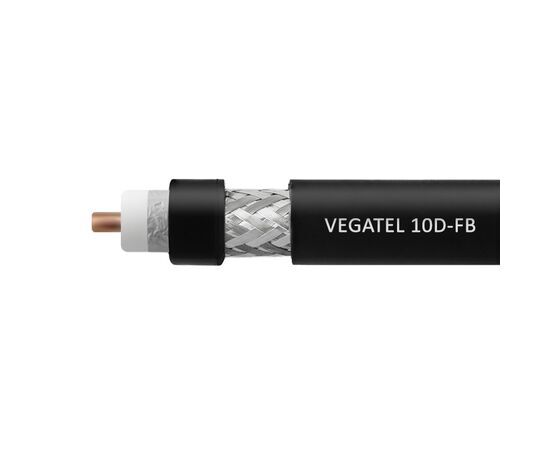

Кабель VEGATEL 10D-FB (ГОСТ)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Центральный проводник выполнен по современной технологии CCA (Cooper Clad Aluminum) – алюминий плакированный медью. В его состав входит высокое объёмное содержание меди – не менее 15%. Это обеспечивает невысокую стоимость кабеля и стабильность электрических характеристик на протяжении всего срока эксплуатации. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки высокой плотности позволяют обеспечить хорошую помехозащищённость. Кабель обладает хорошей гибкостью и прочностью.
Внешняя оболочка выполнена из современного диэлектрика LSZH. Наличие этого сертифицированного диэлектрика позволяет использовать кабель VEGATEL 10D-FB (ГОСТ) в местах массового скопления людей (торговые/бизнес центры, магазины, офисы).
РАБОЧИЕ ПАРАМЕТРЫ:
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 81,5 пФ/м |
| Коэффициент укорочения | 1,19 |
| Диаметр центральной жилы | 3,5 мм |
| Материал проводника | CCA |
| Диаметр диэлектрика | 9,7 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 13,1 мм |
| Материал оболочки | LSZH |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 216*0.16 |
| Плотность оплетки | 95% |
| Вес нетто | 168 кг/км |
| Габариты катушки | Ø40 х 22 см |
| Упаковка | бухта 100 м |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA – Cooper Clad Aluminum – алюминий плакированный медью;
BC – bulk copper – чистая медь;
LSZH – Low Smoke Zero Halogen – низкое дымовыделение, нулевое содержание галогенов;
DF - двухсторонняя алюминиевая фольга на лавсановой основе;
TC - луженая медь
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 3,7 | 1200 | 12,0 |
| 450 | 7,1 | 1800 | 15,1 |
| 800 | 9,7 | 2100 | 17,3 |
| 900 | 10,3 | 2450 | 18,3 |
Видео: https://www.youtube.com/embed/4s4yyqS5hQ8
ОПИСАНИЕ
Профессиональный ВЧ кабель, выполненный в соответствии с противопожарными требованиям
нг(A)-HFLTx ГОСТ 31565 – 2012.
Подробнее о необходимости сертификации кабеля описано в статье: "Требования к сертификации коаксиального кабеля по ГОСТ"
Гарантия от производителя - 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.
ЦВЕТ
- черный
ОБЛАСТИ ПРИМЕНЕНИЯ
- Системы усиления сотового сигнала всех стандартов, в том числе и с большим количеством внутренних антенн.
- ВЧ кабельные сборки 50 Ом различного назначения.
- Тракты для подключения различных антенн 50 Ом.
- Антенно-фидерные устройства (АФУ).
- Wi-Fi/WiMax системы.
- Базовые станции операторов связи.
- Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.
Сертификат можно получить по электронной почте zakaz@raciivkazani.ru
