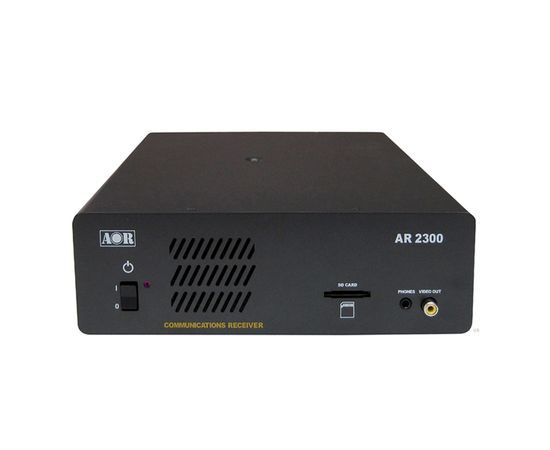

Широкодиапазонный сканирующий приемник AOR AR-2300

Новый сканирующий приемник компании AOR предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и несомненно найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов.

Приемник не имеет органов управления и настройки, управление всеми его функциями осуществляется с ПК (Black-Box Receiver). При использовании дополнительного сетевого контроллера возможно дистанционное управление приемником. Разъемы для связи с ПК выведены на заднюю панель (порты RS 232C и USB).

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ ПРИЕМНИКА AOR AR 2300

• контроль и запись в память до 2000 значений частот, а также параметров установок;
• непрерывный контроль одной частоты или сканирование выбранных частот;
• поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
• одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
• обнаружение паразитных излучений, в том числе – импульсных помех;
• возможность обнаружения электронных подслушивающих устройств (жучков);
• контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
• контроль собственных радиоизлучений в рабочем диапазоне частот;
• цифровая обработка сигналов и анализ спектра с использованием специального ПО;
• запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
• возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).

  ТЕХНИЧЕСКИЕ РЕШЕНИЯ, РЕАЛИЗОВАННЫЕ В ПРИЕМНИКЕ AR 2300

• оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
• применение цифрового генератора прямого синтеза в качестве гетеродина;
• возможность использования сигнала GPS для точной синхронизации гетеродина;
• цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
• декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
• специализированное ПО, разработанное под Windows XP или поздние версии ОС;
• цифровой I/Q-интерфейс (по предварительному заказу) для записи сигналов на жесткий диск ПК с дальнейшим воспроизведением и анализом без потери качества;
• аудиовыход AF-IQ 12 кГц, позволяющий реализовать концепцию “программно-заданной радиосистемы”, когда ее функции задаются программным обеспечением с демодуляцией сигнала в ПК (возможен прием цифрового радиовещания в диапазоне HF).

ЗАПИСЬ АУДИОСИГНАЛА

Для записи демодулированного сигнала применено встроенное устройство записи (считывания) на карту памяти. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также карты формата SDHC (продолжительность записи до 240 часов при емкости карты 32 Гб). Применение карт памяти устраняет возможность влияния вибраций на качество записи, которое возникает в случае применения устройств записи с механическим приводом, например, магнитофонов или устройств записи на компакт-диски. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Применяются таблицы размещения файлов только FAT 16 или FAT 32. Для хранения оцифрованного аудиопотока используются форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов двусторонней голосовой связи, возможна синхронизация устройства записи с шумоподавителем.

Антенны.

1. DA3200 -антенна дискоконусная базовая, диапазон 25-3000 МГц, в комплекте кабель 15 метров.
2. DA5000 -антенна дискоконусная базовая, диапазон 700-3000 МГц.
3. DA6000 -антенна дискоконусная базовая, диапазон 700-6000 МГц.
4. SA7000 -антенна двухэлементная базовая, диапазон 0,03-2000 МГц, в комплекте кабель 15 метров.
5. MA500 -антенна автомобильная на магнитном основании, диапазон 50-1300 МГц, кабель 4 метра.
