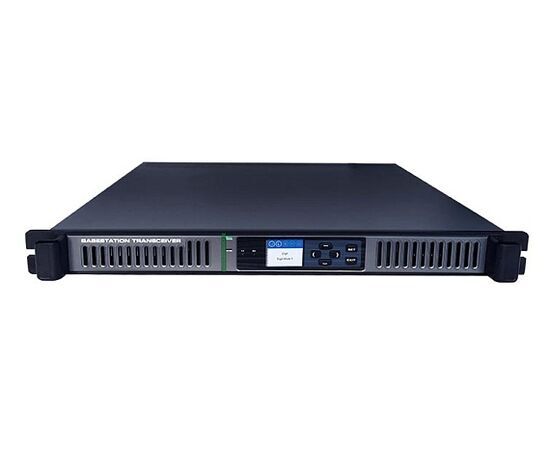

Ретранслятор EXCERA ER9000
Ретранслятор EXCERA ER9000
19-дюймовый корпус высотой 1U с блоком питания внутри
* 100% непрерывный рабочий цикл с высокой выходной мощностью 50 Вт
* Многосайтовое IP-соединение в смешанном режиме для поддержки цифровых и аналоговых повторителей
* DMRA AIS Успешное решение приложения
* Обновление до трансивера базовой станции DMR Trunking и Simulcast
Стандартный корпус размером 19 дюймов, высотой 1U, с блоком питания внутри.
Уникальный рабочий цикл 100% при высокой выходной мощности 50 Вт в шкафу высотой 1U.
Среднее время безотказной работы 100 000 часов на основе военной модульной конструкции с высокой надежностью.
Поддерживает источник питания переменного/постоянного тока и автоматически переключается на резервную батарею при прерывании подачи переменного тока благодаря встроенной плавающей схеме.
Уникальная конструкция многосайтового IP-соединения в смешанном режиме для поддержки цифровых и аналоговых ретрансляторов до 64 сайтов, что обеспечивает широкополосное покрытие и междиапазонную связь.
Поддерживает удаленную диагностику, обслуживание и обновление программного обеспечения.
Может быть модернизирован до трансивера базовой станции DMR Tier II с одновременной передачей по лицензии на программное обеспечение.
Можно обновить до трансивера базовой станции Excera Easy Trunk или трансивера базовой станции DMR Tier III по лицензии на программное обеспечение.
DMRA Решения для приложений AIS и партнеры.
Характеристики
Диапазон частот | ОВЧ: 136-174МГц УВЧ1: 400-470МГц УВЧ3: 350-400МГц УВЧ2: 450-520МГц |
Емкость канала | 128 |
Пространство канала | 12.5/20/25кГц |
Размеры (В*Ш*Г) | 44*483*375мм |
Масса | 7.6кг |
LCD | 1.8'' дюйма TFT LCD128x160 пикселей,262K цветовой набор |
Рабочее напряжение | Пост. ток 13.6В±15>#/p###Пер. ток 100-240ВА |
Текущий сток | <1A(Ожидание)<6A(Передача@25Вт)<10A(Передача@50Вт) |
Стабильность частоты | 5*10^-7 |
Непрерывный рабочий цикл | 100>#/td### |
Передатчик
Стабильность частоты | 5*10^-7 |
РЧ Макс. Выходная мощность | Высокая мощность: 45/50ВтНизкая мощность: 25Вт |
Цифровая модуляция | 7K60FXD(Данные)/7K60FXW(Данные и голос) |
FM Модуляция | 16K¢F3E @ 25кГц /14K¢F3E @ 20кГц/ 11K¢F3E @ 12.5кГц |
4FSK точность модуляции | 5>#/td### |
4FSK BER | 0>#/td### |
4FSK и ошибка величины | 5%/1>#/td### |
Мощность соседнего канала | 70дБ @ 25/20 кГц / 60дБ @12.5 кГц |
Кондуктивные и излучаемые помехи | -36дБм <1ГГц / -30дБм >1ГГц |
Пределы отклонения передачи | 5кГц@25кГцz/4кГц@20кГц/2.5кГц@12.5кГц |
Искажение звука | 3>#/td### |
Гул и шум | 48дБ @ 25кГц/ 46дБ @ 20кГц/ 43дБ@12.5кГц |
Звуковой ответ | +1дБ ~ -3дБ |
Приемник
Цифровая чувствительность | -120дБм / BER 5>#/p###-116дБм / BER 1>#/td### |
Цифровая динамическая чувствительность к затуханию(100KM/H& 8KM/H Rayleigh Fading) | -104дБм |
Аналоговая чувствительность | -120дБм / 12дБ SINAD |
Интермодуляция | 75дБ (TIA603)/ 70дБ (ETSI) |
Блокировка | 95дБ (TIA603 & ETSI) |
Отклонение ложного ответа | 75дБ (TIA603 & ETSI) |
Селективность по соседнему каналу | 75дБ@25 кГц (TIA603) 70дБ@25 кГц (ETSI) 70дБ@20кГц (TIA603 & ETSI) 65дБ@12.5кГц (TIA603) 60дБ@12.5кГц (ETSI) |
Кондуктивное паразитное излучение | -57дБм |
Номинальная выходная мощность звука | 1Вт (16Ω нагрузки) |
Номинальное искажение звука | 3>#/td### |
Гул и шум | 48дБ @25кГц/46дБ@20кГц/43дБ@12.5кГц |
Звуковой ответ | +1 ~-3дБ |
Тип цифрового вокодера | AMBE++ |
Цифровой протокол | ETSI-TS102 361 -1, -2,-3,-4 |
Надежность
Рабочая Температура | -30 ~ +60℃ |
Температура хранения | -40 ~ +85℃ |
Удар и вибрация | MIL-STD-810 C/D/E/F/G Standard |
ESD | IEC 61000-4-2(level 4)±8KV(Contact) , ±15KV(Air) |
Тест на устойчивость к скачкам напряжения(EN 6100~4~5) | Differential Mode:6КВ Common Mode:6КВ |
Сертификат можно получить по электронной почте zakaz@raciivkazani.ru
