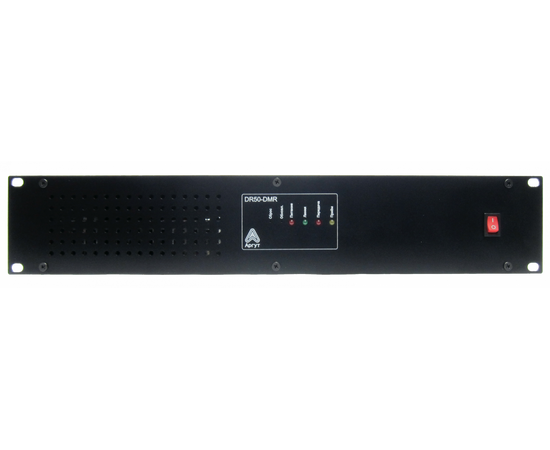

Радиоретранслятор Аргут DR50-DMR VHF
Радиоретрансляторы предназначены для обеспечения однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем.
Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).
Расчётная дальность радиосвязи Диапазон VHF
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.
Комплект
По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.
Упаковка
Приёмник:
Передатчик:
Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).
Расчётная дальность радиосвязи Диапазон VHF
- 30,5 км в городе
- 45,9 км в пригороде
- 136,0 км на открытой местности
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.
Комплект
- Радиоретранслятор DR50-DMR
- Кабель питания
- Руководство пользователя
- Паспорт
- Упаковка индивидуальная
По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.
Упаковка
- Картонная коробка с ложементом из гофрированного картона
- Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
- Масса брутто 5,5 кг
- Рабочий диапазон частот, МГц: 136-174
- Частотный диапазон: VHF
- Максимальная выходная мощность передатчика, Вт: 55
- Тип радиоинтерфейса: Цифровой
- Цифровой стандарт связи: DMR
- Спецификация радиоинтерфейса: ETSI TS 102 361-1, -2
- Речевые кодеки: g.711 uLaw; GSM 6.10 FR
- Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
- Тип сетевого интерфейса: 10/100BASE-T Ethernet
- Количество каналов: 8
- Шаг сетки частот, кГц: 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
- Волновое сопротивление тракта АФУ, Ом: 50
- Тип ВЧ-соединителя: N (f)
- Габаритные размеры (ШхВхГ), мм: 484x90x230
- Масса, кг: 4,95
- Номинальное напряжение питания, В: 13,6
- Максимальный потребляемый ток, А: 15
- Диапазон рабочих температур при эксплуатации, ˚С: от -25 до +55
Приёмник:
- Тип: Супергетеродин
- Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с: 0,35 мкВ или -116 дБм (VHF, шаг сетки частот 12,5 кГц); 0,30 мкВ или -117 дБм (VHF, шаг сетки частот 25,0 кГц)
- Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с: 0,40 мкВ или -115 дБм
- Избирательность по соседнему каналу, дБ: 70 (VHF, шаг сетки частот 12,5 кГц); 75 (VHF, шаг сетки частот 25,0 кГц); 70 (VHF, цифровой режим)
- Интермодуляционная избирательность, дБ: 70
- Коэффициент нелинейных искажений, %: нет
Передатчик:
- Отклонение частоты от номинального значения в миллионных долях (N·10-6): 6,0 (VHF, шаг сетки частот 12,5 кГц); 7,0 (VHF, шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
- Мощность несущей, Вт: от 8 до 18 (VHF, пониженная); от 18 до 36 (VHF, номинальная); от 36 до 55 (VHF, повышенная)
- Максимальная девиация частоты в аналоговом режиме, кГц: 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
- Относительный уровень побочных излучений, дБ: -70
- Коэффициент нелинейных искажений, %: 5
- Среднеквадратичная ошибка модуляции RMS Deviation Error, %: 5
- Отклонение символьной девиации от номинального значения (1944 Гц), %: 7
Вид модуляции (стандарт связи):
DMR Tier II + FM
Диапазон рабочих температур, °С:
-30 ... +60
Диапазон частот, МГц:
136-174
Количество частотных каналов:
8
Масса, гр:
5000
Напряжение питания, В:
13,8
Размеры, мм:
484x90x230
Шаг сетки частот, кГц:
12,5/25
