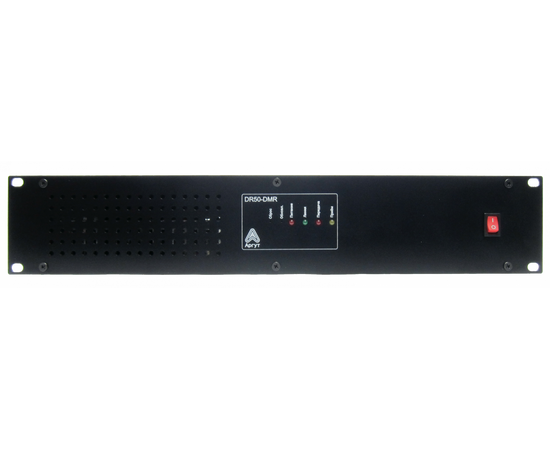

Радиоретранслятор Аргут DR50-DMR UHF

Написать отзыв

Задать вопрос

КОД: RU53004

162 000 ₽

Предзаказ

Кол-во:

+ −

Купить в один клик

Цифровой стандарт DMR
Исполнение UHF (430-470 МГц)
Выходная мощность передатчика 55 Вт
Конфигурируется локально или удалённо по IP-сети
Цифровой и аналоговый режим
52 кода CTCSS и 16 кодов СС
Напряжение питания 13,6 В, максимальный ток 15 А
Монтаж в стойку 19 дюймов, размер 2U
Компонент Системы радиосвязи Аргут

Доставка

Варианты оплаты

Наши преимущества

— Гарантия от 6 месяцев

— Различные способы оплаты
— Лучшая цена

Радиоретрансляторы предназначены для обеспечения однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем.

Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).

Расчётная дальность радиосвязи Диапазон UHF

14,0 км в городе
23,6 км в пригороде
72,1 км на открытой местности

Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером.
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.

Комплект

Радиоретранслятор DR50-DMR
Кабель питания
Руководство пользователя
Паспорт
Упаковка индивидуальная

По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.

Упаковка

Картонная коробка с ложементом из гофрированного картона
Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
Масса брутто 5,5 кг

Параметры:

Рабочий диапазон частот, МГц: 430-470
Частотный диапазон: UHF
Максимальная выходная мощность передатчика, Вт: 55
Тип радиоинтерфейса: Цифровой
Цифровой стандарт связи: DMR
Спецификация радиоинтерфейса: ETSI TS 102 361-1, -2
Речевые кодеки: g.711 uLaw; GSM 6.10 FR
Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
Тип сетевого интерфейса: 10/100BASE-T Ethernet
Количество каналов: 8
Шаг сетки частот, кГц: 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
Волновое сопротивление тракта АФУ, Ом: 50
Тип ВЧ-соединителя: N (f)
Габаритные размеры (ШхВхГ), мм: 484x90x230
Масса, кг: 4,95
Номинальное напряжение питания, В: 13,6
Максимальный потребляемый ток, А: 15
Диапазон рабочих температур при эксплуатации, ˚С: от -25 до +55

Приёмник:

Тип: Супергетеродин
Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с: 0,40 мкВ или -115 дБм (UHF, шаг сетки частот 12,5 кГц); 0,35 мкВ или -116 дБм (UHF, шаг сетки частот 25,0 кГц)
Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с: 0,40 мкВ или -115 дБм
Избирательность по соседнему каналу, дБ: 65 (UHF, шаг сетки частот 12,5 кГц); 75 (UHF, шаг сетки частот 25,0 кГц); 65 (UHF, цифровой режим)
Интермодуляционная избирательность, дБ: 70
Коэффициент нелинейных искажений, %: нет

Передатчик:

Отклонение частоты от номинального значения в миллионных долях (N·10-6): 2,5 (UHF, шаг сетки частот 12,5 кГц); 3,0 (UHF, шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
Мощность несущей, Вт: от 8 до 18 (UHF, пониженная); от 18 до 45 (UHF, номинальная); от 45 до 55 (UHF, повышенная)
Максимальная девиация частоты в аналоговом режиме, кГц: 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
Относительный уровень побочных излучений, дБ: -70
Коэффициент нелинейных искажений, %: 5
Среднеквадратичная ошибка модуляции RMS Deviation Error, %: 5
Отклонение символьной девиации от номинального значения (1944 Гц), %: 7
