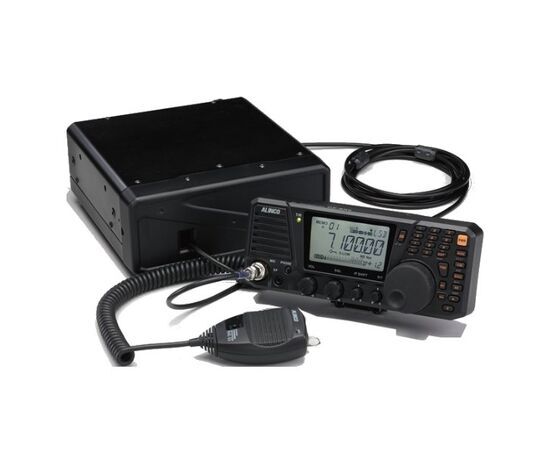

КВ трансивер ALINCO DX-SR-08

93 100
Предзаказ
+

  • Охватывает все коротковолновые любительские диапазоны от 160 м до 10 м
  • Возможность с помощью внешней звуковой карты превратить его в SDR.
  • Защита QRM со СТАНДАРТНЫМИ возможностями
  • Прямой ввод Данных с помощью клавиатуры

Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия от 6 месяцев
  • — Различные способы оплаты
  • — Лучшая цена


Alinco как фирма, отличается прагматичностью подхода к разрабатываемым моделям. В схемотехнике используются не инновационные, но проверенные временем решения, которые себя хорошо зарекомендовали, одновременно с этим Alinco пытается предложить потребителю своё видение современной связной аппаратуры, без применения цифровой обработки сигнала. Приёмник построен по классической схеме с преобразованием вверх. На входе стоят 8 широкополосных фильтров, переключение осуществляется диодами. Перед фильтрами установлен аттенюатор - 20дб. Далее идёт отключаемый УВЧ и первый смеситель по двухтактной схеме на полевиках. Затем фильтр первой ПЧ на частоту 71.75МГц., далее УПЧ и ещё один фильтр, затем смеситель. Вторая ПЧ 455кГц, имеет три переключаемых фильтра шириной 9кГц, 2.4кГц и 1кГц. Они используются для разных режимов работы. Другие фильтры в трансивер установить нельзя. После фильтров идёт УПЧ и далее сигнал детектируется. Приёмник может принимать АМ, ЧМ, SSB и CW. В зависимости от режима происходит коммутация. Все каскады ПЧ охвачены системой автоматической регулировки усиления (АРУ). После детектирования сигнал поступает на УНЧ. Вобщем, всё как обычно. Приёмник аналоговый, без цифровой обработки сигнала, установка дополнительного модуля DSP не предусмотрена.

Передатчик также классический, цифровая обработка не применяется. Для формирования сигнала передатчика используются те же фильтры что и для приёмника. Два последних каскада усилителя мощности выполнены по двухтактной схеме на мощных полевиках. Между каскадами стоят широкополосные трансформаторы, на выходе фильтры. Встроенного антенного тюнера нет и место для него не предусмотрено. Однако, нужно отметить что Alinco предлагает хороший внешний тюнер EDX-2, который может согласовать любой кусок провода на любой частоте, а нужен ли встроенный тюнер в простом трансивере это ещё вопрос.Качество модуляции в режимах ЧМ, АМ, SSB нареканий не вызывает, оно стандартное, никаких эквалайзеров и корректировок АЧХ в микрофонном усилителе нет. Усиление микрофона оперативно не регулируется, но его можно изменить под себя путём вскрытия крышки, там есть подстроечный резистор для этого. Отключаемый Speech Compressor полезная функция в современном эфире, его работа заметна. Особенно приятно что он работает во всех голосовых режимах, включая ЧМ, что большая редкость у других производителей.

Включают в себя:

RF аттенюатор и Пред-усилитель выбирается в 4 шага / 3 уровня мощности с Super-Low настройками (QRP 0.1Вт~2Вт variable) / Dual VFO / 600 Каналов Памяти в 3 банках / Соединения для автоматической настройки антенны и линейных усилителей ALC / Полностью независимые AF уровень шумоподавление, ручки RIT и IF shift / Блокировка клавиатуры и ручки Dial / TX-RX индикатор / Буквенно-цифровой дисплей / Автоматическое выключение / CTCSS энкодер для доступа к ретранслятору на 10м FM / Микрофон. Наушники и Внешнего динамика разъёмы на передней панели / Большой, внутренний вентилятор охлаждения с регулируемой температурой и защитой от перегрева ограничивая мощность / Защита от высокого КСВ и многое другое!

Функциональные особенности Alinco DX-SR8

  • Охватывает все коротковолновые любительские диапазоны от 160 м до 10 м
  • Возможность с помощью внешней звуковой карты превратить его в SDR.
  • Защита QRM со СТАНДАРТНЫМИ возможностями
  • Прямой ввод Данных с помощью клавиатуры
  • Расширенные режимы сканирования
  • Акцент на CW Операции
  • Большой LCD дисплей
  • Достигнут интуитивно понятный дизайн, со съёмной передней панелью (кабель EDS-17 опция)
  • Динамик и логически расположены элементы управления на лицевой панели
  • Дополнительные удобные функции и различные параметры настройки, которые будут обеспечивать работу в сложных условиях эксплуатации.
  • Инструкция Alinco DX-SR8

Технические характеристики КВ Трансивера Alinco DX-SR8:

Общие характеристики

Рабочие режимы

J3E (USB, LSB), A3E (AM), A1A (CW), F3E (FM)

Сопротивление антенны

50 Ом несбалансированное

Стабильность частоты

+/-1ppm

Напряжение питания

13.8V DC +/-15% (11.7 ~ 15.8V DC)

Заземление

минус

Ток потребления

Приёмник: 1.0A(max.)  0.7A(Squelched)
Передатчик: 20A

Рабочая температура

-10° C to 60° C (+14° F to +140° F)

Габаритные размеры

240(w) x 94(h) x 255(d)мм (Projections not included)
(9.45"(w) x 3.7"(h) x 10"(d)
240(w) x 100(h) x 293(d)мм
(9.45"(w) x 3.94"(h) x 11.54"(d)

Вес

Примерно 4.1кг (144.6oz)

Передатчик

Выходная Мощность

SSB, CW, FM: 100Вт (Hi) Approx. 10Вт (Low) Approx. 1Вт (S-Low)
AM: 40Вт (Hi) Approx. 4Вт (Low) Approx. 0.4Вт (S-Low)

Система модуляции

SSB: Balanced modulation
AM: Low power modulation
FM: Reactance modulation

Внеполосные излучения

Менее -50dB (Менее -45dB на диапазоне 30м)

Подавление несущей

Более 40dB

Нежелательные боковой

Более 50dB (1КГц)

Максимальная FM девиация

+/-2.5КГц

Приёмник

Схема

Супергетеродин с двойным преобразованием

Чувствительность

SSB: (0.15 to 1.8МГц)   0dBu(1uV)
CW: (1.8 to 30МГц)   -12dBu(0.25uV)
AM: (0.15 to 1.8МГц)   +20dBu(10uV)
AM: (1.8 to 30МГц)   +6dBu(2uV)
FM: (28 to 30МГц)   -6dBu(0.5uV)

Промежуточные частоты

1-я  71.75МГц, 2-я  455КГц

Селективность

SSB, CW, AM(narrow): 2.4КГц/-6dB  4.5КГц/-60dB
AM, FM: 6КГц/-6dB  18КГц/-60dB
-6dB: 6КГц или более
-60dB: 16КГц или менее (NFM)

Spurious and image rejection ratio

Более 70dB

Аудио мощность

Более 2.0Вт (8 Ом 10%THD)

RIT variable range

+/-1.2КГц





DX-SR8T
(США/Канада)

DX-SR8E
(Европа и другие регионы)

Сопротивление микрофона

300 Ом

Частота Передачи

160м диапазон     (1.8M)

1.80000 - 1.99999МГц

1.80000 - 1.99999МГц

80м диапазон       (3.5M)

3.50000 - 3.99999МГц

3.40000 - 3.99999МГц

*60 м диапазон     (5.3M)

5.33050МГц
5.34650МГц
5.36650МГц
5.37150МГц
5.40350МГц

-

40м диапазон       (7M)

7.00000 - 7.29999МГц

6.90000 - 7.49999МГц

30м диапазон       (10M)

10.10000 - 10.14999МГц

9.90000 - 10.49999МГц

20м диапазон       (14M)

14.00000 - 14.34999МГц

13.90000 - 14.49999МГц

17м диапазон       (18M)

18.06800 - 18.16799МГц

17.90000 - 18.49999МГц

15м диапазон       (21M)

21.00000 - 21.44999МГц

20.90000 - 21.49999МГц

12м диапазон       (24M)

24.89000 - 24.98999МГц

24.40000 - 25.09999МГц

10м диапазон       (28M)
